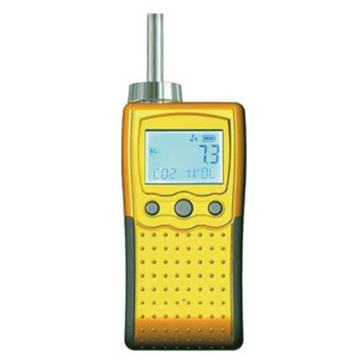

便攜式智能臭氧檢測儀

發布時間:2015-04-09 08:21:25人氣：次

簡介：便攜式智能氣體檢測儀產品說明書 1．概述JSA8系列便攜式智能氣體檢測儀，采用了最先進的大規模集成電路技術、國際標準智能化技術水準設計技術及專有數字模擬混合通訊技術

便攜式智能氣體檢測儀

產品說明書

1．概述

JSA8系列便攜式智能氣體檢測儀，采用了最先進的大規模集成電路技術、國際標準智能化技術水準設計技術及專有數字模擬混合通訊技術而設計的完全智能化的氣體檢測儀。JSA8系列氣體檢測儀技術先進、性能卓越、穩定性高、可檢測的氣體種類繁多，具有恢復出廠默認設置和自診斷功能，使用和維護方便，極大的滿足了工業現場安全監測對設備高可靠性的要求，廣泛應用于石油、化工、環保、冶金、煉化、燃?xì)廨斉洹⑸t(yī)藥、農業等行業。

2．技術特點

l 高精度、高分辨率

l 寬量程，最大量程可達0~50000ppm或0~100%Vol

l 即插即用國際標準智能化傳感器，現場維護非常方便

l 獨特的LCD帶背光設計技術，現場設備的觀察、維護不再受光線變化的困擾

l 全量程范圍的數字溫度補償

l 通過3個按鍵可實現查看、設定、校準等功能

l 本安電路設計，外殼防雨、防腐蝕，耐磨損

l 大容量的可充電鋰電池及充電保護電路

l 一鍵恢復功能，讓您操作時無后顧之憂

3．技術參數

殼體材料：ABS

外型尺寸：125×52×30mm(L×W×H)

防爆等級：Exia II CT6

防護等級：IP65

整機重量：200g

精度：±3%F.S.

檢測方式：擴散式或泵吸式

濃度單位：ppm、%VOL、%LEL、mg/m3

報警方式：聲光、振動

工作溫度：-40~70℃

工作濕度：0 ~ 95% RH 非凝露

工作電壓：3.6VDC

報警電流：150mA

工作電流：擴散式10mA，泵吸式60mA

電池容量：1800mA，帶充電保護電路

充電器規格：4.2VDC, 1A

4.外形尺寸：125×52×30mm (L×W×H)

5．操作說明

5.1 按鍵定義：本機共設三個按鍵，⊙鍵、↑ 鍵、↓ 鍵（從左到右順序）

⊙鍵為電源開關并起確認功能，↑ 鍵為移位鍵，↓ 鍵起翻頁及數字加減的作用。

5.2 開機方法：

長按 ⊙鍵5秒鐘不放，到了5秒鐘后自動開機，開機

以后顯示的畫面依次為：氣體名稱、最大量程及

單位和電量，2秒鐘后開始顯示預熱倒計時120秒，

如果不想等待，按一下 ⊙鍵直接進入正常測量界面，

左下角顯示氣體種類，此時振動馬達及蜂鳴器、指示燈

都報警1 次表示正常啟動，如果電量不足或者檢測

不到傳感器，則一直報警下去，此時如果按一下⊙鍵

起消音作用，聲音及振動馬達、指示燈都停止工作，但

是屏幕上“Alarm”字樣仍在閃爍，如果是電量不足，

電量圖標閃爍，如果是檢測不到傳感器，顯示

“ FAULT” 字樣，此時再按一下⊙鍵，聲音及振動

馬達、指示燈繼續工作。如果儀器是泵吸式，屏幕上就

會顯示泵的圖標，并且一直在旋轉，如果沒有泵就不顯示

這個圖標。右圖為正常啟動后顯示的畫面（以CO為例）

6、菜單設置

密碼設置：依次按⊙鍵、↑鍵、↓鍵，在2秒鐘內完成才有效

菜單定義：Z 、S、FS、AL 、AH、CER、DEFA、OUT

6.1、零點校準 Z

如果傳感器出現零點漂移過大，需要

進行
零點校正，如圖1 所示

零點設置菜單默認為“N”，如圖2所示，需要

進行是否操作的確認。

如果確認要校準零點，在零點設置菜單通過

↓ 鍵修改為“Y”，如圖3所示

按 ⊙鍵確認進行零點校準，如果校準成功，

左下角出現 “YES” 字樣，如圖4所示

如果校準不成功，左下角出現 “NO” 字樣，

如圖5所示

6.2、目標點校準 S

如果傳感器使用時間過長，需要進行靈敏度

校正，通過↓ 鍵選到 “S”選項，按一

下⊙鍵進行修改，如圖6 所示

目標點濃度設置菜單默認為“N”，如圖7

所示，需要進行是否操作的確認。

如果確認要校準目標點，在目標點設置菜單通過

↓ 鍵修改為“Y”，如圖8所示

按 ⊙鍵確認進行目標點校準，如果校準成功，

左下角出現 “YES” 字樣，并且數值變?yōu)樵诓藛?/span>

“CER”里設置好的值，如圖9所示

如果校準不成功，左下角出現 “NO” 字樣，

如圖10所示

6.3、滿量程設置 FS

如圖11所示，通過↓ 鍵選到 “FS”

選項，按一下⊙鍵進行修改，↑鍵進行

移位，修改后再按⊙鍵保存。

6.4、一級報警點設置 AL

如圖12所示，通過↓ 鍵選到 “AL”

選項，按一下⊙鍵進行修改，↑鍵進行

移位，修改后再按⊙鍵保存。

6.5、二級報警點設置 AH

如圖13所示，通過↓ 鍵選到 “AH”

選項，按一下⊙鍵進行修改，↑鍵進行

移位，修改后再按⊙鍵保存。

6.6、目標點濃度設置 CER

如圖14所示，通過↓ 鍵選到 “CER”

選項，按一下⊙鍵進行修改，↑鍵進行

移位，修改后再按⊙鍵保存。

6.7、恢復出廠默認設置 DEFA

如圖15所示，通過↓ 鍵選到 “DEFA”

選項，按一下⊙鍵進行修改，需要進行

是否操作的確認。

6.8 退出菜單設置 OUT

如圖17所示，通過↓ 鍵選到 “OUT”

選項，按一下⊙鍵進行設置并退出

7. 設備維護

檢測儀在正常的使用中，傳感器的有效使用壽命為24-36個月。在有效使用壽命期內，每6個月或1年要定期對傳感器進行一次標定檢查，以保證氣體監測準確有效。超過有效使用期的和有故障的傳感器必須進行更換。

7.1 傳感器更換

在傳感器出現故障后，請將儀器寄回廠家更換。

7.2 傳感器標定

詳見6.2 描述。在標準氣體未準備好時請勿操作，萬一發生誤操作，可以參照6.7描述，恢復出廠默認設置。校準之前參照6.2 描述，預先把要校準的濃度值設置好，再通標準氣體，標準氣體的流量控制在300毫升/分鐘

8．注意事項

l 嚴禁在現場充電或拆卸儀器

l 嚴禁帶電更換傳感器

l 檢測儀的標定檢查要定期進行

l 超過有效使用期和有故障的傳感器要及時更換

l 避免用高于測量量程的氣體沖擊傳感器，此舉可能會損壞傳感器，人為損壞的情況不在保修范圍之內。

9.技術性能及參數

主要技術指標

檢測氣體	量程	精度	最小讀數	響應時間
可燃?xì)?/span>(EX)	0-100%LEL	＜±3%(F.S)	0.1%LEL	≤10秒
可燃?xì)?/span>(EX)	0-100%Vol	＜±3%(F.S)	0.1%Vol	≤10秒
甲烷(CH4)	0-100%LEL	＜±3%(F.S)	0.1%LEL	≤5秒
甲烷(CH4)	0-100%Vol	＜±3%(F.S)	0.1%Vol	≤10秒
氧氣(O2)	0-30%Vol	＜±3%(F.S)	0.01%Vol	≤15秒
氧氣(O2)	0-100%Vol	＜±3%(F.S)	0.01%Vol	≤15秒
一氧化碳(CO)	0-500ppm	＜±3%(F.S)	0.1ppm	≤25秒
一氧化碳(CO)	0-1000ppm	＜±3%(F.S)	0.1ppm	≤25秒
一氧化碳(CO)	0-2000ppm	＜±3%(F.S)	0.1ppm	≤25秒
一氧化碳(CO)	0-20000ppm	＜±3%(F.S)	1ppm	≤25秒
一氧化碳(CO)	0-100000ppm	＜±3%(F.S)	1ppm	≤25秒
二氧化碳(CO2)	0-2000ppm	＜±3%(F.S)	1ppm	≤20秒
二氧化碳(CO2)	0-5000ppm	＜±3%(F.S)	1ppm	≤20秒
二氧化碳(CO2)	0-10000ppm	＜±3%(F.S)	1ppm	≤30秒
二氧化碳(CO2)	0-50000ppm	＜±3%(F.S)	1ppm	≤30秒
二氧化碳(CO2)	0-20%Vol	＜±3%(F.S)	0.01%Vol	≤30秒
二氧化碳(CO2)	0-50%Vol	＜±3%(F.S)	0.01%Vol	≤30秒
二氧化碳(CO2)	0-100%Vol	＜±3%(F.S)	0.01%Vol	≤30秒
甲醛(CH2O)	0-10ppm	＜±3%(F.S)	0.001ppm	≤40秒
甲醛(CH2O)	0-50ppm	＜±3%(F.S)	0.01ppm	≤40秒
甲醛(CH2O)	0-1000ppm	＜±3%(F.S)	0.1ppm	≤50秒
臭氧(O3)	0-1ppm	＜±3%(F.S)	0.001ppm	≤30秒
臭氧(O3)	0-10ppm	＜±3%(F.S)	0.01ppm	≤30秒
臭氧(O3)	0-50ppm	＜±3%(F.S)	0.01ppm	≤30秒
臭氧(O3)	0-100ppm	＜±3%(F.S)	0.01ppm	≤30秒
臭氧(O3)	0-2000ppm	＜±3%(F.S)	0.1ppm	≤40秒
硫化氫(H2S)	0-10ppm	＜±3%(F.S)	0.001ppm	≤30秒
硫化氫(H2S)	0-50ppm	＜±3%(F.S)	0.01ppm	≤30秒
硫化氫(H2S)	0-100ppm	＜±3%(F.S)	0.01ppm	≤30秒
硫化氫(H2S)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
硫化氫(H2S)	0-2000ppm	＜±3%(F.S)	1ppm	≤45秒
二氧化硫(SO2)	0-10ppm	＜±3%(F.S)	0.001ppm	≤30秒
二氧化硫(SO2)	0-20ppm	＜±3%(F.S)	0.01ppm	≤30秒
二氧化硫(SO2)	0-100ppm	＜±3%(F.S)	0.01ppm	≤30秒
二氧化硫(SO2)	0-500ppm	＜±3%(F.S)	0.1ppm	≤45秒
二氧化硫(SO2)	0-2000ppm	＜±3%(F.S)	1ppm	≤60秒
二氧化硫(SO2)	0-5000ppm	＜±3%(F.S)	1ppm	≤60秒
一氧化氮(NO)	0-25ppm	＜±3%(F.S)	0.01ppm	≤60秒
一氧化氮(NO)	0-100ppm	＜±3%(F.S)	0.01ppm	≤60秒
一氧化氮(NO)	0-2000ppm	＜±3%(F.S)	1ppm	≤60秒
二氧化氮(NO2)	0-20ppm	＜±3%(F.S)	0.01ppm	≤25秒
二氧化氮(NO2)	0-200ppm	＜±3%(F.S)	0.1ppm	≤25秒
二氧化氮(NO2)	0-1000ppm	＜±3%(F.S)	0.1ppm	≤50秒
二氧化氮(NO2)	0-5000ppm	＜±3%(F.S)	0.1ppm	≤50秒
氯氣(CL2)	0-10ppm	＜±3%(F.S)	0.001ppm	≤30秒
氯氣(CL2)	0-20ppm	＜±3%(F.S)	0.01ppm	≤30秒
氯氣(CL2)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
氨氣(NH3)	0-50ppm	＜±3%(F.S)	0.01ppm	≤50秒
氨氣(NH3)	0-100ppm	＜±3%(F.S)	0.01ppm	≤50秒
氨氣(NH3)	0-1000ppm	＜±3%(F.S)	0.1ppm	≤60秒
氨氣(NH3)	0-5000ppm	＜±3%(F.S)	1ppm	≤60秒
氨氣(NH3)	0-100%LEL	＜±3%(F.S)	0.1%LEL	≤10秒
氫氣(H2)	0-100%LEL	＜±3%(F.S)	0.1%LEL	≤10秒
氫氣(H2)	0-1000ppm	＜±3%(F.S)	0.1ppm	≤60秒
氫氣(H2)	0-20000ppm	＜±3%(F.S)	1ppm	≤60秒
氫氣(H2)	0-40000ppm	＜±3%(F.S)	1ppm	≤60秒
氫氣(H2)	0-100%Vol	＜±3%(F.S)	0.1%Vol	≤30秒
氰化氫(HCN)	0-30ppm	＜±3%(F.S)	0.01ppm	≤60秒
氰化氫(HCN)	0-100ppm	＜±3%(F.S)	0.01ppm	≤60秒
氯化氫(HCL)	0-20ppm	＜±3%(F.S)	0.01ppm	≤60秒
氯化氫(HCL)	0-200ppm	＜±3%(F.S)	0.1ppm	≤60秒
磷化氫(PH3)	0-5 ppm	＜±3%(F.S)	0.001ppm	≤25秒
磷化氫(PH3)	0-25 ppm	＜±3%(F.S)	0.01ppm	≤25秒
磷化氫(PH3)	0-2000 ppm	＜±3%(F.S)	1ppm	≤60秒
二氧化氯(CL O2)	0-1ppm	＜±3%(F.S)	0.001ppm	≤40秒
二氧化氯(CL O2)	0-10ppm	＜±3%(F.S)	0.01ppm	≤40秒
二氧化氯(CL O2)	0-100ppm	＜±3%(F.S)	0.01ppm	≤60秒
環氧乙烷(ETO)	0-100ppm	＜±3%(F.S)	0.01ppm	≤120秒
環氧乙烷(ETO)	0-1000ppm	＜±3%(F.S)	0.1ppm	≤120秒
環氧乙烷(ETO)	0-100%LEL	＜±3%(F.S)	1%LEL	≤30秒
光氣(COCL2)	0-1ppm	＜±3%(F.S)	0.001ppm	≤50秒
硅烷(SiH4)	0-1ppm	＜±3%(F.S)	0.001ppm	≤60秒
硅烷(SiH4)	0-50ppm	＜±3%(F.S)	0.01ppm	≤60秒
氟氣(F2)	0-1ppm	＜±3%(F.S)	0.001ppm	≤60秒
氟氣(F2)	0-10ppm	＜±3%(F.S)	0.01ppm	≤60秒
氟氣(F2)	0-100ppm	＜±3%(F.S)	0.1ppm	≤60秒
氟化氫(HF)	0-10ppm	＜±3%(F.S)	0.01ppm	≤40秒
氟化氫(HF)	0-50ppm	＜±3%(F.S)	0.01ppm	≤40秒
溴化氫(HBr)	0-50ppm	＜±3%(F.S)	0.01ppm	≤60秒
乙硼烷(B2H6)	0-10ppm	＜±3%(F.S)	0.001ppm	≤60秒
砷化氫(AsH3)	0-1ppm	＜±3%(F.S)	0.001ppm	≤60秒
砷化氫(AsH3)	0-10ppm	＜±3%(F.S)	0.01ppm	≤60秒
鍺烷(GeH4)	0-2ppm	＜±3%(F.S)	0.001ppm	≤60秒
鍺烷(GeH4)	0-20ppm	＜±3%(F.S)	0.01ppm	≤60秒
肼, 聯氨(N2H4)	0-1ppm	＜±3%(F.S)	0.001ppm	≤60秒
肼, 聯氨(N2H4)	0-300ppm	＜±3%(F.S)	0.1ppm	≤60秒
四氫噻吩(THT)	0-50mg/m3	＜±3%(F.S)	0.01 mg/m3	≤60秒
溴氣(Br2)	0-10ppm	＜±3%(F.S)	0.001ppm	≤60秒
溴氣(Br2)	0-50ppm	＜±3%(F.S)	0.01ppm	≤60秒
乙炔(C2 H2)	0-100%LEL	＜±3%(F.S)	0.1%LEL	≤30秒
乙炔(C2 H2)	0-100ppm	＜±3%(F.S)	0.01ppm	≤60秒
乙炔(C2 H2)	0-1000ppm	＜±3%(F.S)	0.1ppm	≤60秒
乙烯(C2 H4)	0-100%LEL	＜±3%(F.S)	0.1%LEL	≤30秒
乙烯(C2 H4)	0-100ppm	＜±3%(F.S)	0.01ppm	≤60秒
乙烯(C2 H4)	0-1000ppm	＜±3%(F.S)	0.1ppm	≤60秒
乙醛	0-10ppm	＜±3%(F.S)	0.01ppm	≤60秒
乙醇(C2 H6O)	0-100%LEL	＜±3%(F.S)	0.1%LEL	≤30秒
乙醇(C2 H6O)	0-100ppm	＜±3%(F.S)	0.01ppm	≤60秒
乙醇(C2 H6O)	0-2000ppm	＜±3%(F.S)	1ppm	≤60秒
甲醇(CH6O)	0-100%LEL	＜±3%(F.S)	0.1%LEL	≤30秒
甲醇(CH6O)	0-100ppm	＜±3%(F.S)	0.01ppm	≤60秒
甲醇(CH6O)	0-2000ppm	＜±3%(F.S)	1ppm	≤60秒
二硫化碳(CS2)	0-50ppm	＜±3%(F.S)	0.01ppm	≤60秒
丙烯腈	0-50ppm	＜±3%(F.S)	0.01ppm	≤60秒
丙烯腈	0-100ppm	＜±3%(F.S)	0.01ppm	≤60秒
丙烯腈	0-2000ppm	＜±3%(F.S)	1ppm	≤30秒
甲胺	0-50ppm	＜±3%(F.S)	0.01ppm	≤60秒
氮?dú)?/span>(N2)	0-100%Vol	＜±3%(F.S)	0.01%Vol	≤30秒
典氣(I2)	0-50ppm	＜±3%(F.S)	0.01ppm	≤30秒
氮氧化物(NOX)	0-100ppm	＜±3%(F.S)	0.01ppm	≤30秒
氮氧化物(NOX)	0-5000ppm	＜±3%(F.S)	1ppm	≤60秒
苯(C6 H6)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
甲苯(C7 H8)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
二甲苯(C8 H10)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
苯乙烯(C8 H8)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
苯乙烯(C8 H8)	0-6000ppm	＜±3%(F.S)	1ppm	≤30秒
氯乙烯(C2 H3CL)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
三氯乙烯(C2 HCL3)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
四氯乙烯(C2 CL4)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
溴甲烷(CH3 Br)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒
硫酰氟(SO2 F2)	0-200ppm	＜±3%(F.S)	0.1ppm	≤30秒

注：其它未在上表列出的氣體可來電咨詢。

歡迎來電咨詢：13427537072 陳美云
