廣州佳環氧氣源400/500克臭氧發生器/YT-021-400A臭氧發生器

發布時間:2015-11-26 17:25:59人氣：次

簡介：廣州佳環電器科技有限公司 500g/h氧氣源臭氧發生器收件人（Attn):發件人：聯系電話：聯系電話：傳真（Fax）:傳真（Fax）:E-mail:E-mail:頁數： P日期(D

廣州佳環電器科技有限公司

500g/h氧氣源臭氧發生器

收件人（Attn):	發件人：
聯系電話：	聯系電話：
傳真（Fax）:	傳真（Fax）:
E-mail:	E-mail:
頁數： P	日期(Date)：

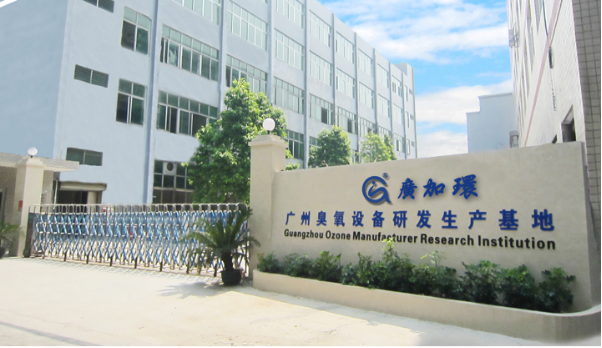

廣州佳環電器科技有限公司，成立于2007年，下設廣州臭氧設備研發基地，是一家從事臭氧發生器與制氧機研發、設計、生產和銷售的專業化公司。公司品牌‘廣加環’已成為臭氧行業的知名品牌，產品遠銷歐美，市場份額在逐年倍增，產品從小型家用消毒機、制氧機、到工業化生產應用、到重工業公斤級應用，佳環人本著科技興國，創新興廠，質量求生存，信譽求發展，客戶的要求，是我們需要完成的最低標準！

公司生產的系列產品應用范圍廣，在食品、制藥、醫療、水處理、環保、化學氧化與合成等幾十個領域有著豐富的經驗。人性化的設計理念，卓越的性能和完善的服務，使公司產品在臭氧領域處于領先地位。

佳環人的開拓永無止境，面對市場各種仿照，不斷觸犯我司各項專利，公司投入巨資進行新類別臭氧發生器的研發，必將成為又一個新的里程碑！

一、明細配置清單

500g/h臭氧系統供貨清單及服務范圍

序號	名稱	型號和規格		數量	原產地和制造商名稱	備注	合計（元）
一	一套氧氣源500g/h臭氧系統
1	臭氧發生室（包含閥門、流量計等）	YT-023-500G （氧氣源）		1臺	廣加環
2	PSA制氧機	ZL-100L		1套	廣加環
		氧氣純度≥93%
3	吸附式干燥機	HMR-15HP		1套	佛山豪邁爾
4	泠凍式干燥機	HMR-15HP		1臺	佛山豪邁爾
5	儲氣罐（空氣）	C-0.6		1臺	佛山隆威
6	儲氣罐（氧氣）	C-0.3		1臺	佛山隆威
7	螺桿式空壓機	功率15KW		1臺	德山牌
二	配件、配品及服務
8	精密過濾器	Mode0155		2套	佛山豪特爾
	自動排水閥
9	普通過濾器/粉塵過濾器	———		2支	佛山豪特爾
10	氣體減壓閥		佳環特制	1個	廣加環
11	臭氧連接管道及材質	碳鋼管及輸出管304不銹鋼		1套	廣加環
售后服務24小時提供		保質期壹年
合計
設備質保1年，終身維護。

二、系統總體說明

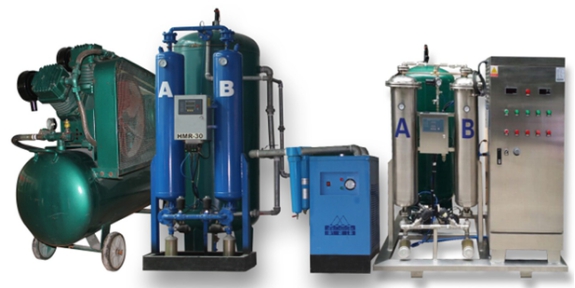

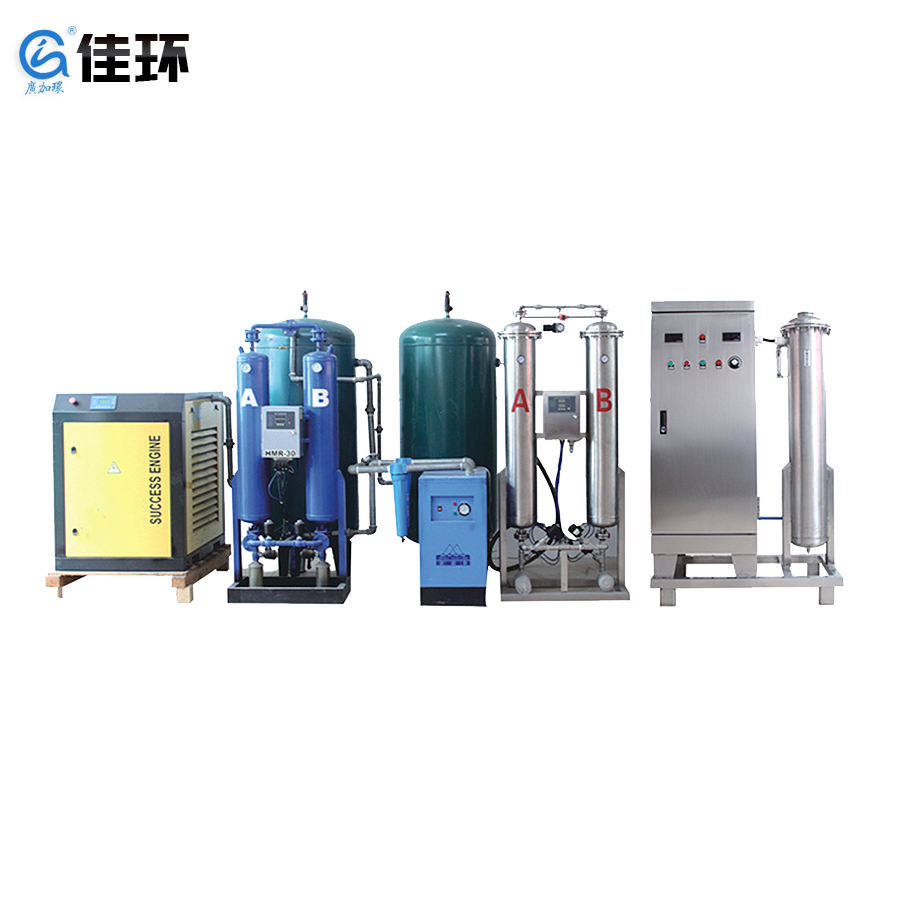

本系統配套產量500g/h的臭氧發生器1臺，采用氧氣源，外置無油空壓機、吸附干燥機、冷干機、精密過濾器、儲氣罐、制氧機、氧氣儲氣罐等組成。

1、主要配置

名稱	無油空壓機	儲氣罐	冷干機	吸附干燥機	制氧機	臭氧機	高效自動過濾器
型號	WW-1.8/7-11	0.6m3	15P	15P	HY-100L	YT-023	M-24(Q/P)
數量	1臺	2個	1臺	1臺	1臺	1臺	2個

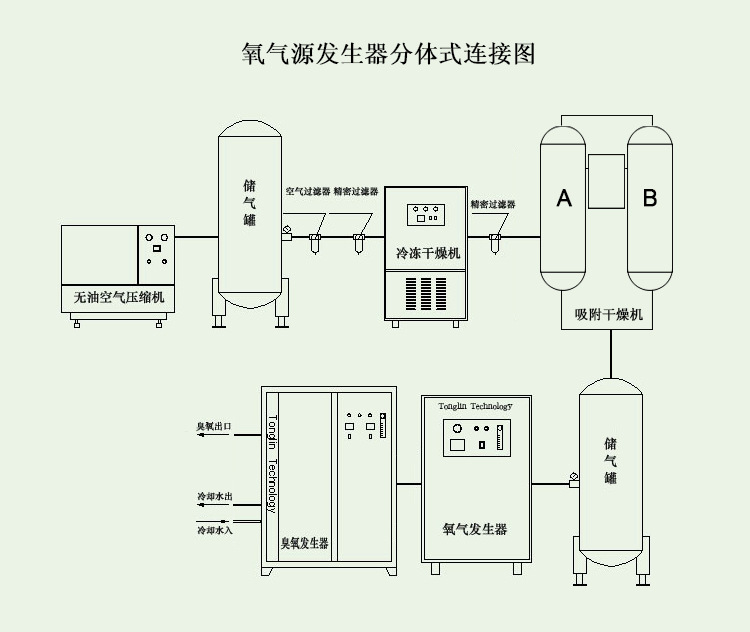

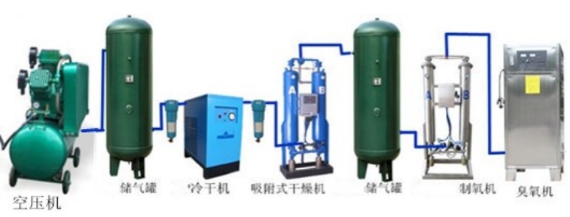

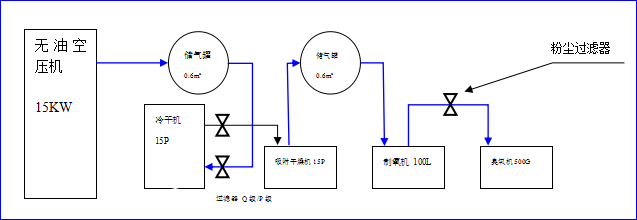

2、組裝示意圖（占地空間：長600*寬160*高200cm）

3、配置參數

3.1無油空壓機

型號	額定電壓(VoItage)	額定功率 (Power)	額定壓力 (Pressure)	最大排氣量（Output)	出氣口徑	重量（Weight)	外形尺寸(Dimensions)
WW-1.8/-7-11	380V/50HZ	15KW	0.7MPa	1.8M3/min	DN25		150012001350

3.2儲氣罐

型號	容量	尺寸	重量	設計壓力	進出氣口徑	設計溫度
HY-600L	600L	Φ65*209cm	156KG	0.84Mpa	1.5寸	150℃

3.3冷凍式干燥機

型號

額定電壓 (VoItage)

額定功率 (Power)

處理風量

空氣出入口徑

使用條件極限

壓力露點

重量（Weight)

外形尺寸(Dimensions)

15P

220V/50HZ

500W

2M3/Min

1寸

A、入口溫度≦78℃

B、周圍溫度≦38℃

C、空氣壓力10kg/cm2

(超壓力接受特殊訂制）(備注:10kg/cm2=1.0mp

2℃～10℃

55KG

70*42*76cm

3.4吸附干燥機

型號

額定電壓 (VoItage)

額定功率 (Power)

處理風量

空氣出入口徑

使用條件極限

壓力露點

重量（Weight)

外形尺寸(Dimensions)

15P

AC-220V/50HZ

35W

2M3/Min

DN25

工作壓力：0.6-1.0MPa.

空氣入口溫度≦45℃.

-20～-70℃

90KG

600*350*1720

3.5制氧機

型號	額定電壓 VoItage	額定功率 Power	輸入氣壓Pressure	輸出氣壓Pressure	重量 Weight	外形尺寸Dimensions	輸入口徑	輸出氣量	氧氣濃度
HY-100L	AC-220V/50HZ	35W	0.45Mpa	0.3Mpa	135kg	8560195	1寸	100L/Min	≥90%

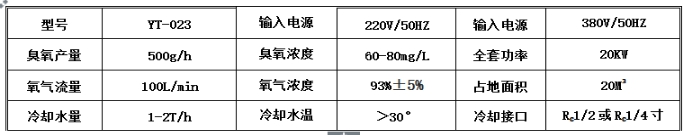

3.6臭氧機

型號	額定電壓 (VoItage)	額定功率 (Power)	輸入氣壓(Pressure)	輸入氣量（Output)	重量 Weight	外形尺寸(Dimensions)	輸出口徑	輸出產量
HY-023	AC-220V/50HZ	5000W	0.3Mpa	100L/Mil	75KG	7075173	Φ10mm	500g/h

三、產品特點及性能說明

◆先進的電暈放電技術

◆最優化的機械設計

◆先進的IGBT供電單元

◆低諧波污染

◆低能耗

◆臭氧濃度高、結實耐用

◆結構緊湊

◆低維護工作量

◆自動化界面控制

◆放電體

臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵。

四、環境條件及設計條件

4.1環境條件

4.1.1 溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。

4.1.2 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。

4.1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。

4.1.4 冷卻水: 一般工業自來水。

4.2設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。

4.2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。

4.2.2濕度: 臭氧發生器設計相對濕度≦75%。

4.2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。

4.2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。

4.3氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。

4.4電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。

五、臭氧發生器設計、制造和檢驗標準

5.1 臭氧發生器設計、制造標準

5.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；

5.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》。

5.2 臭氧發生器檢驗標準

5.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》。

六、注意事項及售后服務

注意事項：機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。

1．設備質保期

設備保修期為設備出廠之日起一年保修，終身維護；

2．操作、維修人員的培訓

免費安排業主方操作、維護人員培訓，達到：

①操作人員能熟練操作設備；

②維修人員需掌握設備的日常維護和維修工作。

3．用戶走訪

在保修期內不少于一次；檢查設備運行狀況，給用戶提供合理化建議。

4．故障排除

①接到用戶設備出現故障的信息后，當日給用戶明確答復；

②接到服務電話后，本市4小時到達現場，省內其他地市48小時到達現場，省外地市在72小時內可到達用戶現場，檢修設備保證用戶正常使用。

5．其他服務

①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；

②定期提醒用戶更換易損件，檢查設備及注意事項。

6．質量承諾：

①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。

②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。

③在正常的使用情況下，整機設備使用壽命為10年。

④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：

A、環境過于潮濕或機器結構內部進水而導致產品損失

B、擅自改動產品結構而導致產品損壞

C、因自然災害或其它不可抗力而導致產品損壞

D、因操作不當導致機器出故障。

廣州佳環電器科技有限公司
