一、項目方案總述

1.1 概述

1.1.1 本方案為廢氣除臭處理項目， 2套富氧源5kg/h臭氧發生器系統。

1.1.2 本項目由臭氧發生器、氣源處理系統、閉路循環冷卻水系統、控制系統、布?xì)饣旌舷到y(tǒng)（選配）等組成。臭氧發生器系統包含2套富氧源5kg/h臭氧發生器與其配套的自控、儀表閥門。廣州佳環電器科技有限公司作為專業的臭氧設備供應商，提供穩定可靠的臭氧制備系統及外圍配套產品，并提供技術與工藝支持。

1.1.3 本方案規定了臭氧發生成套設備的設計、制造、供貨、安裝及調試等方面的技術要求。

1.1.4 供方保證提供的產品符合本方案及相關要求，并滿足相應的國家及行業標準。

1.1.5 方案中未盡事宜，由雙方共同協商解決，并以書面形式予以確認。

1.2 設計條件

1.2.1 外循環冷卻水條件

壓力：克服板換壓損（約0.05MPa）即可；溫度：≤28℃；渾濁度：≤1度（NTU）；COD：≤50mg/L；懸浮物：≤10mg/L；氯化物含量：≤250mg/L；固體顆粒：無。

1.2.2 內部循環冷卻水水質條件

純水或除鹽水。

1.2.3 電源條件

臭氧發生成套設備電源條件，380V/3ph/50Hz，三相五線制。

1.3 設計方案

需方提供的工況參數和要求：根據要求規格。

供方根據項目設計要求，提供完整的臭氧發生器系統，包括2套富氧源5kg/h臭氧發生器，單套臭氧產量為5kg/h，濃度80-120mg/L。臭氧發生器系統由臭氧發生器、控制系統、內循環冷卻水系統、氣源處理系統，配套布?xì)饣旌舷到y(tǒng)（選配）（選配），以及臭氧濃度檢測監控儀器（選配）。

運行費用：臭氧及冷卻系統能耗50KW/h，氣源80KW/h。

臭氧發生器包括臭氧放電室和臭氧電源裝置兩大部分；氣源處理系統包括空氣壓縮機、冷凍式干燥機、吸附式干燥機或制氧機、空氣過濾器等，或者采用液氧系統。

詳細配置以后續配置清單和技術參數為準。

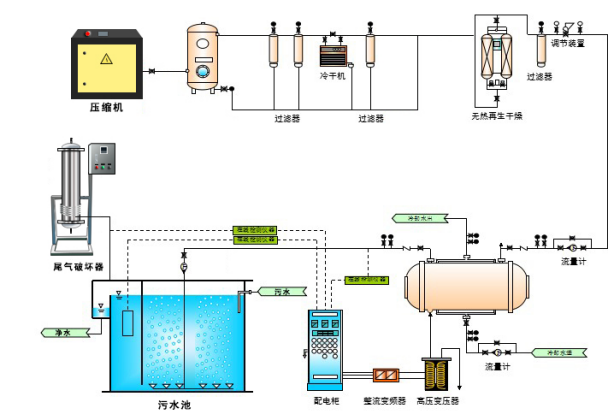

工藝說明

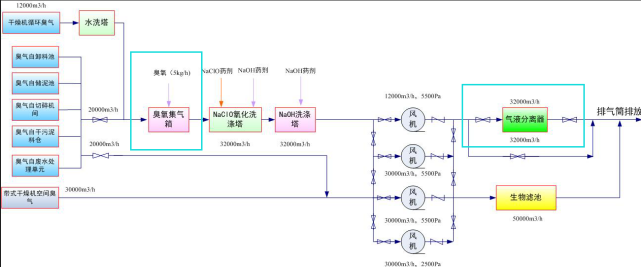

廢氣除臭處理量為：32000m3/h，

臭氣進入集氣箱后與臭氧反應，臭氧與臭氣的接觸反應時間應≥10秒，集氣箱的容積≥88m3，

設計圖上2套5kg/h的氧氣源臭氧發生器，自帶空壓機、冷干機、儲氣罐、過濾器、吸干機、制氧機等氣源系統，再配置冷卻水系統，

將臭氧輸送到集氣箱內。多余未反應完全的臭氧會進入下一個NaClO洗滌塔內，

由于臭氧O3和次氯酸鈉NaClO都是強氧化性，

無需擔心臭氧尾氣腐蝕噴淋塔或影響噴淋效果，微量的臭氧尾氣會持續與臭氣反應，

進一步降低臭氣的濃度。

一、臭氧系統配置清單及報價

	5kg/h自動控制富氧源臭氧發生系統					單位：萬元
序號	名稱	型號規格	數量	單位	單價	小計	制造商
一	臭氧發生系統		2	套
1	臭氧發生器	YT-028-5000A, N=45KW	2	臺	0.00	0.00	廣州佳環
2	減壓閥	AR50-F10G	2	只	0.00	0.00	SNS
3	開關閥	DN50	2	只	0.00	0.00	巨龍
4	安全閥	DN15	2	只	0.00	0.00	上海
5	工藝閥門	配套A	2	套	0.00	0.00	巨龍
6	轉子流量計	DN25	2	只	0.00	0.00	常州金泰
7	壓力變送器	P45G002,5	2	只	0.00	0.00	國產
8	溫度變送器	TP10/0-100	4	只	0.00	0.00	國產
9	流量開關	FSF50P-1	2	只	0.00	0.00	國產
10	就地顯示壓力表	Ф60	2	只	0.00	0.00	國產
11	PLC自動控制	S7-200	2	套	0.00	0.	德國西門子
二	氣源處理系統		2	套
1	空氣壓縮機	Q=13.8Nm3/min, N=75KW	2	臺			深圳科莫多
2	儲氣罐	V=2.0m3, P=0.8Mpa	4	臺			中山玖億
3	冷凍式干燥機	Q=15Nm3/min,	2	臺			廣州佳環
4	吸附式干燥機	Q=15Nm3/min,	2	臺			廣州佳環
5	制氧機	Q=1Nm3/min,	2	臺			廣州佳環
6	油水分離器	S級、C級	2	只			廣州佳環
7	空氣過濾器	Q級、P級	2	只			廣州佳環
三	循環水冷系統		2	套
1	內循環水泵	WB70/110D	2	只	0.00	0.00	廣東粵華
2	板式換熱器	BPC-10	2	只	0.00	0.00	濟南正陽
3	壓力膨脹罐	V=3.0m3	2	只	0.00	0.00	廣州佳環
4	底座管路等	工藝閥門、壓力開關等	2	其他	0.00	0.00	廣州佳環
四	臭氧輸送管
1	臭氧輸送管	主管道1寸，分管道4分	若干	米			廣州佳環
六	其他
1	包裝運費保險		1	宗			0
2	安裝調試		1	宗			0
3	集氣箱	V=88.2m3，350035007000mm，304材質	1	個

合計	人民幣（大寫）:

注：

1、報價有效期：90天，報價含稅。系統供貨周期：20個工作日。

2、付款方式：合同后預付30%，發貨前70%。

3、配置用備注廠家或同等配置，更改前與甲方協商確認。

4、其他說明：質保期1年；含系統安裝指導，不含系統外管路費用和安裝費用。

四、臭氧系統主要技術參數

主要設備公用工程消耗參數
	電源要求：	380V，50Hz，3ph，三相五線制
	系統電耗：	130	KWh
	配電容量：	150	KVA
	循環冷卻水：	3-6	m3/h
	冷卻水裝充量：	0.5	噸（需方提供）

臭氧總控制柜
	名稱：	全自動PLC面板控制系統	采用西門子顯示集成
	型號：	YT-028-5000A

臭氧發生器
	名稱：	5kg/h蜂窩式臭氧發生器
	型號：	5000A, N=45KW
	額定臭氧產量：	5kg/h
	輸入電源：	380V/50Hz/3ph
	額定功率：	30-45	KW
	產量調節范圍：	線性調節
	單位臭氧電耗：	9	KWh/kgO3 @冷卻水25℃
	臭氧濃度：	80-120	mg/L @冷卻水25℃
	臭氧量調節：	10-100	%
	工作壓力：	0.095±0.05	Mpa
	臭氧出氣壓力：	0.1	MPa（G）
	需用氣量：	15-30	Nm3/h
	冷卻水量：	6-8	m3/h
	氣管接口：	DN32
	水管接口：	DN40

氣源條件
	原料：	富氧源
	氧氣含量：	≥90	%（VOL）
	氣體流量：	35-40	Nm3/h
	露點：	≤-60	℃@1個標準大氣壓
	供氣壓力：	2~5	bar-g
	供氣溫度：	環境溫度	℃
	氣體中顆粒尺寸：	≤0.01	μm(無金屬成分)
	含油量：	≤0.01	mg/m3



冷卻水條件
	冷卻水量：	3-6	m3/h
	冷卻水壓：	2	bar
	冷卻水溫：	入口范圍5-30℃ 出口溫升3-5℃
	冷卻水質：	PH值6.5-8 氯含量≤100mg/L 懸浮物≤10mg/L
	冷卻水質：	COD≤50mg/L 渾濁度≤1NTU

空氣壓縮機
	制造商：	深圳科莫多
	型號：	Q=13.8Nm3/min, N=75KW
	功率：	75	KW
	空氣處理量：	13.8	Nm3/min@7bar
	工作壓力：	7.0	bar
	外形尺寸：	200014001772	mm
	出口尺寸：	G1.5"
	噪聲：	76±3	dB(A)
	重量：	1650	kg
	電源：	380V/50Hz/3ph

儲氣罐
	制造商：	中山玖億
	型號：	V=2.0m3, P=0.8Mpa
	容積：	2	m3
	工作壓力：	8.0	bar
	外形尺寸：	Ф1000*2780	mm
	材質：	碳鋼
	接口尺寸：	DN80
	重量：	513	kg

冷凍式干燥機
	制造商：	廣州佳環
	型號：	75P
	功率：	2	KW
	空氣處理量：	15	Nm3/min@7bar
	外形尺寸：	9806401190	mm
	重量：	190	kg
	接口尺寸：	G2
	電源：	220V/50Hz/1ph




吸附式干燥機
	制造商：	廣州佳環
	型號：	75P
	冷卻方式：	無熱再生
	功率：	0.05	KW
	空氣處理量：	15	Nm3/min@7bar
	露點：	-50	℃@大氣壓下
	接口尺寸：	G2"
	外形尺寸：	102410001995	mm
	電源：	220V/50Hz/1ph

循環水冷系統
	換熱器制造商：	濟南正陽
	換熱器型號：	BPC-10
	板片材質：	SS304
	換熱器接口：	DN40
	水泵制造商：	廣東粵華
	水泵型號：	WB70/110D
	水泵流量：	8	Nm3/h
	水泵揚程：	21	m
	水泵功率：	1.1	KW
	水泵接口：	G2
	膨脹罐造商：	廣州佳環
	膨脹罐型號：	V=3.0m3
	膨脹罐容積：	3000	L

制氧機
	制造商：	廣州佳環
	型號：	Q=1Nm3/min
	制氧量：	60	Nm3/h
	氧氣濃度：	90.0±2	%
	外形尺寸：	740020003100	mm

臭氧泄露報警儀
	制造商：	廣州佳環
	型號：	JH005, 0-50ppm
	原理：	電化學探頭
	測量范圍：	0-50	ppm
	信號類型：	4-20mA	輸出
	電源：	220V/50Hz/1ph

一、臭氧系統公用工程條件

6.1 氣源條件

臭氧發生器進氣口處，氣源滿足下列要求：

1	原料	空氣
2	需氣量	m3/h (以技術參數為準)
3	露點(1個標準大氣壓下)	≤-50℃
4	供氣壓力	2~5bar-g，波動±5%
5	供氣溫度	環境溫度
6	空氣中顆粒尺寸	≤0.1μm，無金屬成分
7	含油量	＜1ppm

6.2 電源條件

臭氧發生器使用380V/3ph/50Hz三相五線制電源，允許電壓波動范圍±5％，達不到要求需要增加穩壓裝置。盡量避免與大功率及頻繁啟動的用電設備共用一路電源。

6.3 接地條件

由于臭氧發生器為高壓放電設備，根據GB 50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》和GB 14050-2008《系統接地的形式及安全技術要求》標準的規定，臭氧發生器的金屬底座和外殼應安全可靠接地，以保證設備和人身安全。

因此，需方應在臭氧制備間內預埋接地裝置，并接地扁鐵引至臭氧發生器接線端子處。

6.4 通訊條件

如需遠程通訊，雙方須先行約定通訊協議，供方預留PLC系統與需方控制系統通訊所需的接口，需方提供電纜及通訊接頭。

6.5 冷卻水條件

臭氧發生器產生的熱量需要釋放出來，臭氧發生器冷卻系統通過流過放電管外壁的冷卻水來實現。任何不銹鋼均對氯離子腐蝕相當敏感，特別是氯離子濃度高時需要相當重視：腐蝕的能力受水溫和PH值的影響，水溫越高PH越低腐蝕越快。

需方提供合格冷卻水源至板換水口，滿足：渾濁度≤1度（NTU），壓力≥0.2Mpa，溫度≤28℃，；

6.6 臭氧間環境要求及安裝前注意事項

（1）臭氧發生器及配套設備出廠時是完整設備，未經我公司許可任何人、單位不得隨意拆卸設備配件、儀表閥門及管路等附件。必須保持設備的完整性。供方調試人員發現安裝施工方存在以上現象時，要求安裝施工方無條件復原設備，否則不予進行設備調試。

（2）設備間應遠離塵源、腐蝕性物質源；遠離高溫、潮濕環境；遠離振動源；房間通風采光良好。房間高度應滿足設備安裝維修需要。房間溫度5-30℃左右，濕度<85%，避免機房?jī)?nèi)的溫度過高是設備正常運行的可靠保障。設備間內禁止使用爆炸性物質、易燃?xì)怏w、腐蝕性氣體及有機溶劑。

（3）地面堅固、平整，不易起灰塵。四壁應抹平，頂部應堅固，不得漏雨、落灰。地面最好有排水溝或排水地漏。

（4）設備就位時應按照平面布置圖位置擺放、找平找正。要求橫向水平度不大于1mm/m，縱向水平度不大于1mm/m。水平度用水平尺找正。設備找水平可使用金屬墊片調整。

（5）設備包裝在就位安裝時暫不拆除。除包裝底座、設備接口處包裝外，其余部分包裝應待安裝結束開始調試前拆除。避免就位安裝時損傷設備外表面。

一、臭氧系統設備說明

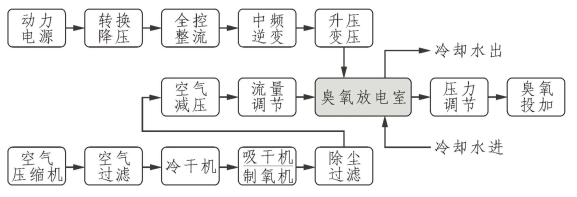

臭氧發生器主要由臭氧發生裝置（臭氧放電室）和臭氧電源裝置兩大部分組成，采用阻擋放電原理，大型臭氧發生器的臭氧驅動柜和臭氧放電室及其他附件采用分體式結構。

7.1 臭氧放電室

臭氧放電室采用玻璃介電管蜂窩結構，由放電室筒體、放電體、高壓保險等部件組成。

放電體：臭氧放電室采用高硼硅玻璃介電體，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的效能，是大產量高濃度臭氧發生器的關鍵，適用頻率400-3000Hz，電壓3-9kV。

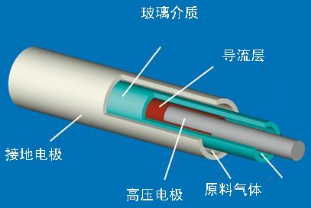

圖-放電體結構 圖-放電室結構

7.2 臭氧電源柜

臭氧電源裝置包括電源變壓器、電抗器、高壓變壓器、變頻電路、控制電路等，采用可控硅中頻電源，由可控硅全控整流橋電路、中頻逆變、控制電路、高壓變壓器等幾部分組成。

臭氧電源是中頻臭氧發生器核心技術，具有較強的帶負載能力，包括變頻和升壓兩大工藝，耗電少、壽命長。電源控制核心為高可靠CPU，設置自動軟啟動功能，并設置多重保護裝置保證整機的可靠性和穩定性，產量和濃度還可根據實際需要實現平滑調節。

7.3 其他附件

其他附件包括必要的檢測及調節裝置，包括空氣流量計、空氣減壓閥、壓力表、溫度表調節閥門等。

7.4 氣源系統

臭氧發生器的氣源及處理系統包括空氣壓縮機、儲氣罐、冷凍式干燥機、吸附式干燥機或制氧機、精密過濾器等組成。其中空氣源系統采用吸附式干燥機，富氧源系統采用制氧機。壓縮空氣必須進行包括除油、除水、除塵、換熱等處理工藝，才能滿足輝光放電形成臭氧的要求。

7.5 冷卻裝置

冷卻裝置的作用是使進入放電室的冷卻水和放電氣源保持在相對恒定的溫度范圍內。

冷卻水可使用循環冷卻水，如利用外管網壓力實現循環，無需外加水泵提供循環動力。
