(圖文)臭氧應用醫院污水處理

發布時間:2021-02-23 15:07:45人氣：次

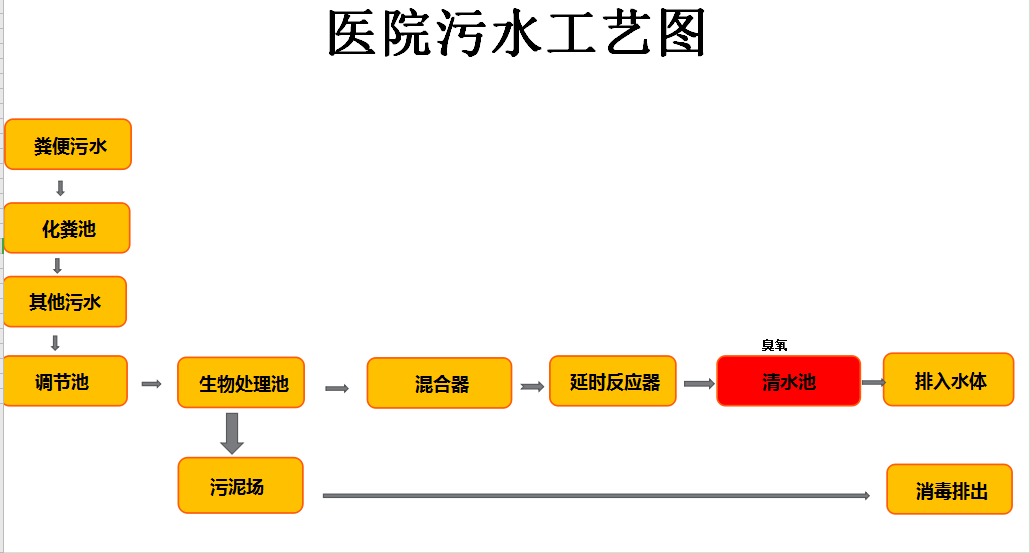

簡介：臭氧應用醫院污水處理的工藝圖

客戶污水水量總共20噸水量，COD 約500，客戶自選一套氧氣源500g氧氣源臭氧機

廣州佳環氧氣源500克臭氧發生器整套詳細報價資料

一、系統總體說明

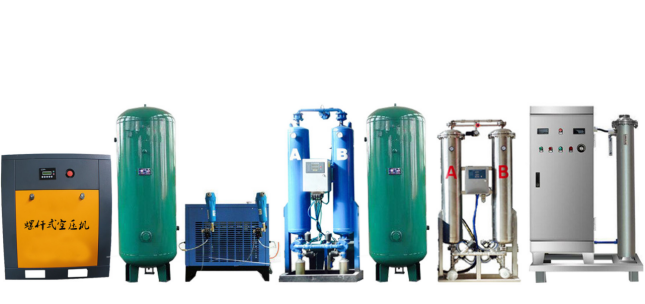

本系統配套產量500g/h的臭氧發生器1套，采用氧氣源，外置螺桿空壓機、吸附干燥機、冷干機、精密過濾器、儲氣罐、制氧機、氧氣儲氣罐、蜂窩式臭氧發生器等組成。

500g/h臭氧系統供貨清單及服務范圍

各配置參數表

臭氧發生器
型號	YT-500A	輸入電源	220V/50HZ	工作電壓	5-6.5KV
臭氧產量	500g/h	臭氧濃度	60-100mg/L	功率	4KW
氧氣流量	80L/min	氣源	氧氣	占地面積	0.65平方
冷卻水量	0.8-1.5T/h	冷卻水溫	22-30°	冷卻接口	4分外牙
進氣壓力	0.4-0.7Mpa	出氣壓力	0.05-0.15Mpa	輸出管徑	?10mm
制氧機（富氧）
型號	ZL-100L	輸入電源	220v/50HZ	氧氣濃度	85%±5
輸出管徑	20mm	功率	50W	控制方式	數碼編程
工作環境	5-40℃	氧氣溫度	≦45℃	工作方式	交替
螺桿空壓機
功率	11KW	額定電源	380V/50HZ	工作壓力	0.8Mpa
排氣量	1.6m3/min	噪音	68分貝	驅動方式	皮帶傳動
潤滑油量	18L	重量	450KG	外形尺寸	9580115CM
吸附干燥機
型號	10HP	露點	﹣20~﹣45℃	空氣處理量	1.8Nm3/min
最大工作壓力	1.0MPa	空氣接管口徑	DN15	再生耗氣量	≤14%Mpa
儲氣罐
容積	600L	設計壓力/實驗壓力	(0.84)--1.26MPA	重量	156KG
精密過濾器
型號	HMR 015	處理風量	1.5M3/Min	組數	2
冷凍式干燥機
型號	10P	額定電壓	220V/50HZ	額定功率	550W
處理風量	1.8M3/Min	空氣出入口徑	1寸	壓力露點	2℃～10℃
使用條件極限 A。入口溫度≦78℃ B、周圍溫度≦38℃ C、空氣壓力10kg/cm2 (超壓力接受特殊訂制）(備注:10kg/cm2=1.0mp

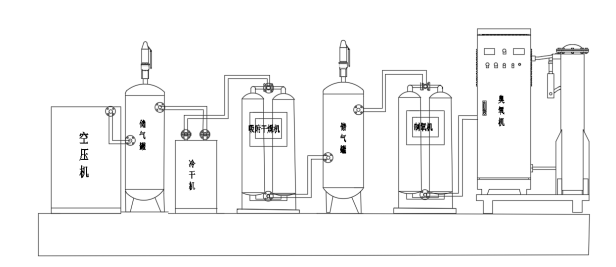

500克氧氣源臭氧發生器配置鏈接圖（樣圖）

（整套占地面積：3(寬)*6（長）*3（高）m

了解更多醫院污水的項目，聯系本站負責人，為您一對一解決。陳小姐 13427537072
