(圖文)臭氧泳池操作方式
發布時間:2021-02-23 15:30:10人氣：次
一、引言
游泳者身體與池水直接接觸，池水會進入人嘴內，如果池水不衛生，會引起眼、耳、鼻、喉、皮膚和消化器官等疾病。嚴重者會引起傷寒、霍亂、梅毒、赤痢等病的傳染。同時池水還會受到游泳者自身所帶細菌的污染，故必須設置池水消毒殺菌裝置。傳統的消毒方法有氯化消毒、臭氧消毒、照射消毒和碘化消毒。當今常用的消毒方法通常為前兩者即氯化消毒和臭氧消毒。氯化消毒常規消毒劑有氯（通常為液氯）、次氯酸鈉、二氧化氯、氯胺、漂白粉、漂白精和氯片等。 氯化消毒的優點： 1.殺菌效果好； 2.有持續消毒功能。 氯化消毒的缺點： 1.有氣味并對眼和呼吸道有刺激作用； 2.對池子結構、設備和管道有腐蝕作用；操作管理水平要求高，否則會發生安全事故； 3.長期與池水接觸會使人的頭發變色發黃，影響美觀； 4.最為嚴重的、幾乎公認的是，氯化消毒的氧化過程中產生的氯的衍生物可能是致癌物質，在談癌色變的今天，尤其令人畏懼。宜謹慎用之。 關于氯化消毒常規消毒劑--氯的毒性，對人類產生生理反應的允許濃度一般如下： 氯對人類產生生理反應的允許濃度：
序號 | 項目 | 百萬分?jǐn)?shù)（ppm） |
1 | 八小時工作呼吸的空氣中允許的無害濃度 | 1 |
2 | 可察覺氣味 | 3.5 |
3 | 喉部受到刺激的起點 | 15 |
4 | 導致咳嗽的起點 | 30 |
5 | 短時暴露的最高限度 | 40 |
6 | 短時暴露的危險限度 | 40-60 |
7 | 迅速致命 | 1000 |
目前氯化消毒法常用的消毒劑有氯（通常為液氯）、次氯酸鈉和二氧化氯，氯胺、漂白粉、漂白精和氯片在非簡易游泳池項目中已極少使用。 臭氧消毒的特點： 1.反應快、投量少，臭氧能迅速殺滅擴散在水中的細菌、芽孢、病毒且在很低的濃度時既有殺菌滅活作用； 2.適應能力強，在PH5.6-9.8，水溫0-37℃的范圍內，對臭氧的消毒性能影響很??； 3.在水中不產生持久性殘余，無二次污染； 4.臭氧的半衰期很短，僅二十分鐘； 5.能破壞水中有機物，改善水的物理性質和器官感覺，進行脫色和去嗅去味作用，使水呈蔚藍色，而又不改變水的自然性質。 臭氧與氯消毒的特性對比： 1、臭氧是極強的氧化劑，可有效分解水中腐殖質，氧化水中的鐵、錳離子，分解水中散射光線的微小有機體，可大大提高水的清澈度,使水呈現出美麗的藍色，而氯制劑則無此效果。為使水呈藍色，使用氯制劑的泳池，往往需加入硫酸銅鹽，對人體極為有害。 2、臭氧具有極強的殺菌性及滅活病毒的作用，可有效防止傳染性疾病的蔓延。實驗證明，同樣濃度的臭氧殺滅細菌和病毒的效果是氯的600-3000倍。在臭氧濃度為1mg/l時，糞型大腸桿菌的滅活只需要5秒，用同樣濃度的氯要達到同樣的效果需要15000秒。 3、臭氧是國際公認的環保型綠色殺菌劑，不會對環境造成任何二次污染，而氯制劑會與水中的有機物反應生成多種氯代有機化合物，如三氯甲烷、氯仿等，這些物質均為公認的致癌致突變物。當人游泳時，這些有毒物質會被人體所吸收（在水中人體每小時可吸收500毫升水）。水中的氯代有機化合物還會刺激人的眼睛及皮膚，從而引發紅眼及皮疹。 4、從水中蒸發出來的氯代有機化合物及氯氣等有毒氣體，聚集在泳池上方不易散去，損害人的呼吸器官，嚴重影響人們的身體健康，而使用臭氧則完全不會產生此類問題。 5、加氯所產生的次氯酸及其衍生物，嚴重腐蝕水處理系統及館內設備和結構，如網架、暖氣管等。 6、加入氯制劑后，必然會導致水的PH值的改變，使人感到不適，因而需加入堿性或酸性物質予以中和，而臭氧是中性物質，不會產生此種問題。
二、臭氧的投加
游泳池水處理利用臭氧對游泳池的水進行處理是目前國際普遍采用的方式，它通過對游泳池水的毛發收集、軟化器過濾后進行臭氧氧化，以達到水質殺菌、除味，防止傳染病的傳播，并通過尾氣處理、活性碳過濾后達到國家飲用水標準。一般游泳池水處理投加的臭氧量為1-3g/m3,并配合其它的投藥設備和在線檢測儀共同控制水質。 1、CT值是臭氧消毒系統的主要設計參數 其中C代表臭氧濃度，以mg/L計；T代表接觸時間，以min計；兩者的積CT值表示消毒過程的有效性。例如臭氧濃度為0.4mg/L，接觸時間為4min 時的CT值等于1.6。 2、游泳池水和飲用水不同： （1）泳池水封閉循環，每天循環次數最少4次，而飲用水是直流的； （2）隨著游泳人數增加，池水所需氧化劑量也要增加； （3）泳池水溫度一般為25℃～40℃，而飲用水溫度一般為0.5℃～25℃； （4）泳池水還要加氯作為輔助消毒劑； （5）泳池循環水經過濾后加臭氧消毒,此時作為輔助消毒的加氯量可減少65%。 因此CT值采用1.6來確定泳池水臭氧消毒系統的大小是比較安全的。有些地區采用低的CT值0.8，臭氧濃度為0.2mg/L～0.25mg/L，接觸時間為3.5min～4min，此時作為輔助消毒的加氯量可減少65%。當氯作為主要消毒劑而臭氧作為精處理消毒劑時，CT 值可小于0.8，臭氧濃度小于0.5mg/L，接觸時間小于1min。
三、臭氧與水混合的氧化反應
常用裝在旁流管上的射流器把臭氧導入水中，為了保證射流器的進水壓力，在旁流管上安裝管道泵加壓。射流器后的水和臭氧混合液從上側進入反應罐充分接觸后從下側出水與游泳池循環水主管相接。旁流管中的水在高臭氧濃度下消毒后再和主管中的水混合并產生氧化反應。商業游泳池水循環周期采用6h，旁流管水流量為循環水主管流量的15%～25%，可保證臭氧在進入主管線前有足夠的傳質效率和足夠的接觸時間。
四、臭氧發生器的選型
臭氧發生器產量（g/h）= 循環水流量（m3/h）× 臭氧投加濃度（g/m3）。
反應罐用來使水中無機和有機污染物被溶解的臭氧氧化并進行消毒殺菌，反應罐上部的排氣閥應與臭氧破壞裝置連接使在進入大氣前除去未溶解的臭氧。
反應罐的容積按下式確定： 反應罐容積（m3）= 循環水流量（m3/h）× 旁流水百分比（%）× 反應時間。 在游泳池水溫度范圍內，池水中溶解的飽和濃度遵循亨利定律，臭氧發生器產氣中臭氧濃度越高，水中飽和濃度也越高，溶解臭氧的傳質平衡濃度也越高，消毒性能越好。在選擇臭氧發生器時應考慮到這一點。 五、工程方案設計 根據貴公司資料顯示，獲知該工程一個標準泳池項目，總水量為2000立方米，池的水循環設計時間為5小時/次，循環水流量為2000T/5H=400T/H，采用全流逆流方式循環，并在主管道上接旁路投加臭氧，考慮到臭氧在泳池中的殘余量要求較低，所以臭氧投加的位置需要盡量的遠離泳池的進水口而靠近出水口，此外還需要在旁路會到主管道的位置加反應罐（接觸時間3-6分鐘，CT值≥1.6），容積V=400/4（3/60）=5m3，增加臭氧與水的接觸時間從而提高殺菌效率。
臭氧消毒用于游泳池凈化循環水系統，據有關資料介紹，其投加量推薦范圍為0.2-2.0mg/l。因整個系統有毛發收集器、活性炭砂缸、石英砂砂缸、加氯投藥泵等工藝輔助消毒，推薦貴司投加臭氧濃度為0.4-0.5mg/l,則所需的臭氧量為200g/h，推薦的臭氧選型為：200g/h（氧氣源）。 接觸反應后的臭氧尾氣可利用尾氣處理器對臭氧催化分解為氧氣，達到無害化處理。

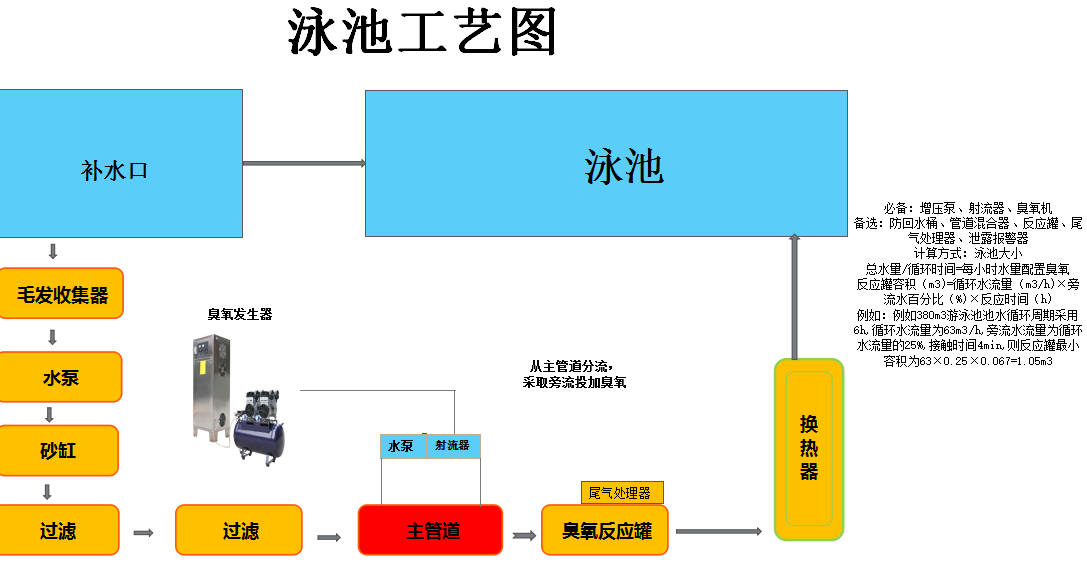

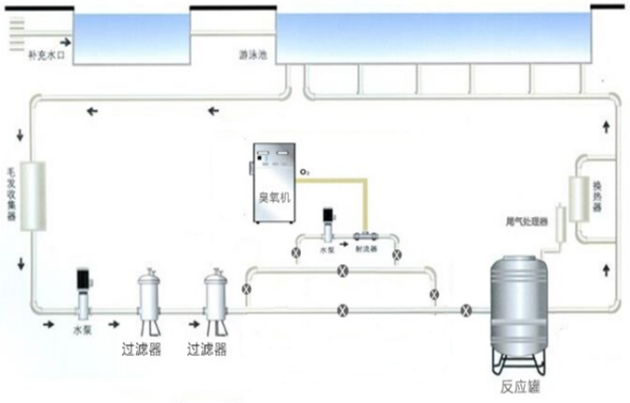

推薦泳池工藝圖如下：
七、注意事項及售后服務
1、注意事項：
1．機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。
2、售后服務：
2.1設備質保期
設備保修期為設備出廠之日起一年保修，終身維護；
①操作人員能熟練操作設備；
②維修人員需掌握設備的日常維護和維修工作。
2.2故障排除
①接到服務電話后，接到用戶設備出現故障的信息后，當日給用戶明確答復；檢修設備保證用戶正常使用。
2.3其他服務
①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；
②定期提醒用戶更換易損件，檢查設備及注意事項。
2.4質量承諾：
①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。
②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。
③在正常的使用情況下，整機設備使用壽命8-10年。
④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：
A、環境過于潮濕或機器結構內部進水而導致產品損失
B、擅自改動產品結構而導致產品損壞
C、因自然災害或其它不可抗力而導致產品損壞
D、因操作不當導致機器出故障。
3、設備操作及注意：
3.1將臭氧發生器放置在待消毒室以外的特定（平穩、通風散熱良好）位置，檢查臭氧硅膠軟管與機器的臭氧輸出口是否已接好，將臭氧輸送管導入待消毒空間。并在室內靠近天花板處投加。
3.2為達到最佳的臭氧消毒效果，請關閉門窗等，消毒時請勿有人員在室內。
3.3接通電源，電壓表顯示當前電壓，打開氣泵開關，氣泵指示燈亮，氣泵開始工作。（電流表顯示當前電流，15克以上機）臭氧輸出口有氣體輸出。
3.4延長時間打開臭氧開關（根據當前空氣濕度情況而定，濕度越大，時間越長，一般1—30秒）臭氧指示燈亮，機器開始工作，（15克以上臭氧發生器需要調節濃度旋鈕，對臭氧輸出濃度進行調節，）臭氧硅膠軟管有臭氧氣體輸出 。
3.5根據空間使用需要，將定時開關旋至與空間消毒相對應的消毒時間。
（15克以上臭氧發生器無定時器，請另外配置）如不配置定時器，消毒完成后則需要人工關閉臭氧發生器
3.6達到設定的消毒時間后，消毒機將自動停止工作或者手動關閉臭氧發生器，完成作業后請將電源插頭拔出；
3.7臭氧在室內一般1—2個小時后就會自動分解為氧氣，人若要長時間在室內居留時，需以聞不到濃重的臭氧異味為準，
3.8消毒完成后請將臭氧發生器移至干燥通風處，以便箱內不會因為高濕高溫環境產生積水，對臭氧發生器產生影響。
八、設備配套
4.1設備連接軟管、臭氧輸送軟管。
4.2設備出廠時，配備1整套設備連接管件、器件、1個保險絲、合格證、保修卡、使用說明書等。
九、臭氧發生器設計、制造和檢驗標準
CJ/T322-2010 中華人民共和國城鎮建設行業標準《水處理用臭氧發生器》
GB150 鋼制壓力容器
GB/T 191 包裝儲運圖示標志
GB 3095-1996 環境空氣質量標準
GB 4208 外殼防護等級（IP 代碼）
GB/T 6682-2008 分析實驗室用水規格和試驗方法
GB 7521.1-2005 低壓成套開關設備和控制設備 第 1 部分：型式試驗和部分型式試驗
成套設備
GB/T 13306 標牌
GB/T13384 機電產品包裝通用技術條件
GB 14050 系統接地的型式及安全技術要求
GB 19517 國家電氣設備安全技術規范
DIN EN60204 設備的電器裝備（一般要求）
DIN EN60034 旋轉電機（測定和操作狀態）
GB4942.1－85 電機外殼防護
CD/T5226.1－1996 工業機械電氣設備第一部分：通用技術條件
十、產品特點及性能說明
1、先進的電暈放電技術
2、最優化的機械設計
3、先進的IGBT供電單元
4、低諧波污染
5、低能耗
6、臭氧濃度高、結實耐用
7、結構緊湊
8、低維護工作量
9、自動化界面控制
10、放電體
11、臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵，臭氧發生器HY系列應用IGBT集成技術，采用極其穩定、臭氧濃度高、超長使用壽命的智能型鈦金脫羥石英管結構放電單元，空氣冷卻，過溫過流電路保護，臭氧發生器主要部件均為自廠生產.整機為202不銹鋼材質。
