(圖文)40L/Min制氧機參數報價單

發布時間:2021-02-25 09:35:06人氣：次

簡介：40L/Min制氧機參數報價單

序號	產品名稱	產品型號/參數規格	數量
1	螺桿空壓機	GJH-10A-BS，5.5KW，1.1m3/Min	1臺
2	儲氣罐	容積V=0.3m3，壓力P=0.8MPa	2個
3	冷凍式干燥機	UB-10P，處理量1.5m3/Min	1臺
4	精密過濾器	Q/P級，處理量1.5m3/Min	2個
5	吸附式干燥機	10XP，處理量1.5m3/Min	1臺
6	PSA制氧機	ZL-40L/Min，純度93%，50W	1臺

二、系統總體說明

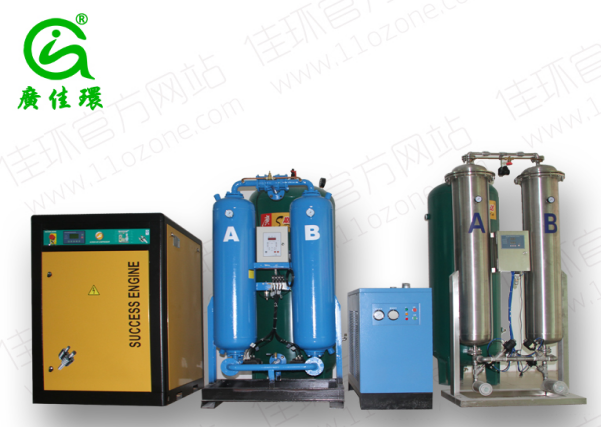

本系統為產量40L/Min的制氧機1套，無油空壓機、冷干機、精密過濾器、吸干機、儲氣罐、制氧機等組成。

配置參數

1.螺桿無油空壓機

產品型號	額定電壓	額定功率	額定壓力	最大排氣量	重量	外形尺寸
GJH-10A-BS	380V/50Hz	5.5KW	0.8MPa	1.1M3/min	223KG	*800650880mm*

2.儲氣罐

型號	容積	尺寸	重量	設計壓力	進出氣口徑	設計溫度
0.3m3	300L	*￠550H1050mm**	35KG	0.8Mpa	1.5寸	150℃

3.冷凍式干燥機

型號	額定電壓	額定功率	處理風量	重量	外形尺寸
UB-10P	220V/50HZ	160W	1.5M3/Min	42KG	*650410640*mm

4.吸附式干燥機

型號	額定電壓	額定功率	處理風量	重量	外形尺寸
10XP	220V/50HZ	50W	1.5M3/Min	60KG	*7105001250*mm

5.制氧機

型號	接入電源	功率	輸入氣壓	輸出氣壓	重量	外形尺寸	氧氣流量	氧氣濃度
ZL-40L	220V/50HZ	50W	0.4Mpa	0.1Mpa	75kg	*7204801600*	40L/Min	91%±2%

三、環境條件及設計條件

1.環境條件

1.1溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。

1.2 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。

1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。

1.4 冷卻水: 一般工業自來水。

2.設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。

2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。

2.2濕度: 臭氧發生器設計相對濕度≦75%。

2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。

2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。

3.氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。

4.電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。

四、注意事項及售后服務

注意事項：機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。

1．設備質保期

設備保修期為設備出廠之日起一年保修，終身維護；

2．操作、維修人員的培訓

免費安排業主方操作、維護人員培訓，達到：

①操作人員能熟練操作設備；

②維修人員需掌握設備的日常維護和維修工作。

3．用戶走訪

在保修期內不少于一次；檢查設備運行狀況，給用戶提供合理化建議。

4．故障排除

①接到用戶設備出現故障的信息后，當日給用戶明確答復；

②接到服務電話后，本市4小時到達現場，省內其他地市48小時到達現場，省外地市在72小時內可到達用戶現場，檢修設備保證用戶正常使用。

5．其他服務

①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；

②定期提醒用戶更換易損件，檢查設備及注意事項。

6．質量承諾：

①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。

②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。

③在正常的使用情況下，整機設備使用壽命為10年。

④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：

A、環境過于潮濕或機器結構內部進水而導致產品損失

B、擅自改動產品結構而導致產品損壞

C、因自然災害或其它不可抗力而導致產品損壞

D、因操作不當導致機器出故障。
