(圖文)廢氣與臭氧解決方案

發布時間:2021-03-01 10:04:47人氣：次

簡介：廢氣與臭氧解決方案

廢氣

臭氧投加報價方案

臭氧（O3）處理技術，可以對空間或水體中的各類物質進行反應，其過程不會產生不環保的物質，是已知氧化能力很強的材料。它作為一項既環保又安全的應用技術，即可以解決水中的異味物質以及顏色不純凈的問題，將水中總有機物含量（COD）降低50%左右，又能對凈化空間環境，對環境內的各類細菌、病毒等微生物起到良好的殺滅作用。國外對于生產環境及各類生產用水、飲用水等有嚴格的標準執行，如飲用水不得含有病原菌、毒素等，但需含礦物質。各種礦物質、pH值、混濁、顏色、溶解率、氣體、微生物等，都會影響水的品質。為提高水質，歐洲、日本和美國均在上個世紀采取了臭氧水處理技術。我國近些年才開始使用成熟的臭氧凈化處理技術和設備。使用臭氧可以凈化生產環境，可以大大節約水資源、促進水資源的循環再利用。

本廠成立以來，針對不同的環境，研發出不同應用目標下的處理方案，完善了臭氧處理技術在我國應用的技術基礎。這項研究有望改變目前我國臭氧處理應用的盲目性問題，同時在更大范圍內推廣應用臭氧處理技術，提高我國生產生活、食品藥品的安全性，更有效地資源的利用。據悉，臭氧制備技術經過幾十年來的研究，單位能耗降低了約2－3倍，臭氧發生器的價格也在不斷下降，設備更為緊湊更有利于推廣。

一、公司簡介

廣州佳環電器科技有限公司成立于2007年，在歲月的磨練中不斷成長，才有了今天的佳環，公司現有員工百余人，其中：本科以上學歷比例占30%，專科學歷生占：50%。在科技發展的每一天，佳環用實力在證明著一切。

本公司系專業研發，生產，銷售臭氧發生器、臭氧消毒機、工業制氧機的企業，多年來為眾多的行業解決了讓他們一直煩惱的問題--空氣消毒，水處理消毒，化學氧化等一系列的問題。公司擁有著實力雄厚的技術隊伍，研發和生產出精度高、穩定性好、使用方便、維護容易的設備。公司生產的系列產品應用范圍廣，在汽車消毒、制藥、食品、醫療、水處理、環保、化學氧化與合成等幾十個領域有著豐富的經驗。人性化的設計理念，卓越的性能和完善的服務，使公司產品在臭氧領域處于領先地位。

現已面市的產品有：大型臭氧發生器，中型臭氧發生器，小型臭氧發生器，工業制氧機，臭氧水機等系列產品。

應用中的行業包括：化妝品，食品，污水處理，純凈水處理，醫院，制藥，家庭，化工氧化，制衣等行業，得到了廣大客戶的一至肯定。

自創業以來，公司不論是對社會、對客戶、對員工皆秉持誠意、正心、篤實、守法的態度來經營企業，建立起一貫良好的企業形象。誠信是寶貴的無形資產，是立業之本，以誠心為已、服務為先、顧客為尊、想顧客之所想，急顧客之所急，全心全意為顧客著想！以誠信求生存，以互惠求穩定，以聯合求發展，以創新求進步。

二、方案介紹

煙塵回收凈化系統由回收管道、風機、噴淋過濾室等組成。回收管道分別連接噴粉室出風口，烘干、固化爐排煙管、烘干固化爐出入口，表面聯合處理機通風排氣裝置，通過抽風機作用將煙塵、水霧送到噴淋過濾室中，在噴淋過濾后氣體中的塵埃被凈化，沉積，排放凈化后的空氣。過濾裝置中的污水與污水處理系統連接進行水凈化處理。

噴淋過濾室是一種使含塵氣體與水進行充分洗浴作用的除塵器。它結構簡單，主要由主體、進氣管、排氣管、噴頭、水源（水池）和水浴循環系統組成。是使特定容器內含水率增加并改變氣流方向，降低氣流速度，讓其與含塵氣體充分混合，使塵的比重增加并粘附，水塵由空氣中脫離出來的一種除塵裝置。

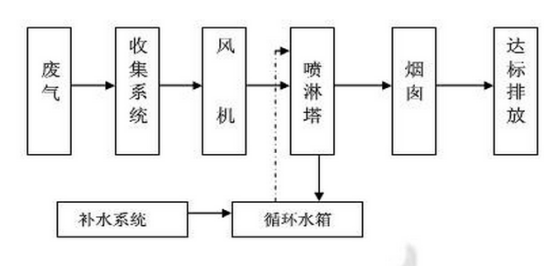

1廢氣工藝流程：

工藝流程說明：在噴粉室出風口，烘干、固化爐排煙管、烘干固化爐出入口，表面聯合處理機通風排氣口，設吸風口或收集罩，通過收集系統將氣體排出，然后進入噴淋塔處理后排放。

廢氣，水霧進入噴淋塔，塔體上部噴淋，下部進入塔體的氣體與噴淋液呈逆流流動，廢氣由風機壓入凈化塔內的勻壓室，經過不等速迂回式的噴淋處理，進入凈化塔內筒處理器，再經過噴淋處理，使氣液兩相充分接觸，達到高效凈化的目的。

廢氣噴淋后水流入塔底循環水箱中，用泵抽出重新送進噴淋塔，這樣循環往復，不斷地對廢氣進行噴淋，噴淋后的廢氣高空排入大氣。當噴淋液達到飽和后，排往廢水處理站進行處理，同時補充新的噴淋水。

2.2臭氧除廢氣原理

臭氧去除異味性能極好。依靠其強氧化性能可快速分解產生臭味及其它氣味的有機或無機物質，臭味的主要成分是胺R₃N、硫化氫H₂S，甲硫醇CH₃SH等。臭氧對其氧化分解，生成物沒有氣味。

反應式如下：

R3N+O3→R3N-O+O2

H2O+O3→S+H2O+O2

→SO2+H2O

CH3SH+O3→[CH3-S-S-CH3]

-------→CH3-SO3H+O2

2.3處理方案設計

根據貴公司提供的數據，該項目為電腦外殼廢氣處理 5000M³/H產生的排風管道的廢氣處理，即在排風管道的中央位置安置臭氧發生器，將臭氧發生器的氣體輸出連接到臭氣的排風管道內即可，由于抽風機的排風量為5000M³/H*1個=5000M³/H，主排風管直徑為200mm，則推薦使用的臭氧發生器設計為1臺500g/h的空氣源臭氧發生器。

三、臭氧發生器報價

3.500g/h臭氧系統供貨清單及服務范圍

序號	名稱	型號和規格		數量	原產地和制造商名稱	備注	合計
一	一套空氣源500g/h臭氧系統
1	臭氧發生室（包含閥門、流量計等）	HY-500G （空氣源）		1臺	佳環臭氧	蜂窩式
2	泠凍式干燥機	HMR-7.5HP		1臺	佳環臭氧	定做
3	儲氣罐（空氣）	C-0.3		1臺	佳環臭氧	定做
4	無油空壓機	功率4KW		1臺	佳環臭氧	定做

二	配件、配品及服務
8	精密過濾器	Mode0155		2套	佳環臭氧	配套
	自動排水閥
9	普通過濾器/粉塵過濾器	———		內置	廣州佳環
10	氣體減壓閥		佳環特制	1個	佳環臭氧
11	臭氧連接管道及材質	/		1套	佳環臭氧
售后服務24小時提供		保修壹年
合計	總價：

各配置參數表

臭氧發生器
型號	HY-500A	輸入電源	220V/50HZ	工作電壓	5-6.5KV
臭氧產量	500g/h	臭氧濃度	15-25mg/L	功率	5KW
空氣流量	500L/min	氣源	空氣	占地面積	0.65平方
冷卻水量	0.2-0.3T/h	冷卻水溫	22-30°	冷卻接口	4分外牙
進氣壓力	0.1-0.4Mpa	出氣壓力	0.05-0.3Mpa	輸出管徑	?10mm
機器尺寸	10055165CM	重量	120KG
無油空壓機
功率	4KW	額定電源	380V/50HZ	工作壓力	0.7Mpa
排氣量	0.45m3/min	噪音	68分貝	活塞行程	/
儲氣罐
容積	300L	設計壓力/實驗壓力	(0.84)--1.26MPA	重量	60KG
精密過濾器
型號	HMR 015	處理風量	1.5M3/Min	組數	2
冷凍式干燥機
型號	7.5P	額定電壓	220V/50HZ	額定功率	500W
處理風量	1M3/Min	空氣出入口徑	1寸	壓力露點	2℃～10℃
使用條件極限 A。入口溫度≦78℃ B、周圍溫度≦38℃ C、空氣壓力10kg/cm2 (超壓力接受特殊訂制）(備注:10kg/cm2=1.0mp

臭氧發生器一覽表：

序號	貨物名稱		型號/參數	數量	品牌	價格（RMB）	總價（RMB）
1	臭氧發生器500G/H		HY-020-500A	1臺	廣加環
2	無油空壓機		功率：4KW	1臺
3	冷凍干燥機		7HP	1臺
4	儲氣罐		容積：0.3方	1臺
5		總計：整注： 1.此金額含增值稅（13%）的人民幣報價。 2.運費說明：以上價格含運費費用。 3.交貨說明：設備交貨期5-7工作日。 4.付款條件：款到發貨。 5.付款要求：轉賬. 6.安裝說明：不含安裝，如需上門安裝另收費。

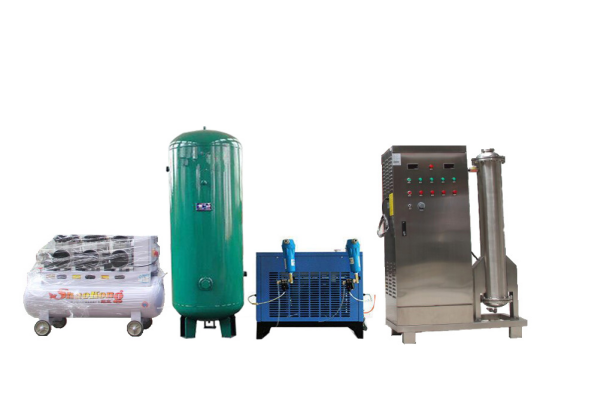

2.500克臭氧發生器配置鏈接圖（樣圖）占地面積（2*5M）

四、注意事項及售后服務

1、注意事項：

1．機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。

2、售后服務：

1．設備質保期

設備保修期為設備出廠之日起一年保修，終身維護；

①操作人員能熟練操作設備；

②維修人員需掌握設備的日常維護和維修工作。

2．故障排除

①接到服務電話后，接到用戶設備出現故障的信息后，當日給用戶明確答復；檢修設備保證用戶正常使用。

3．其他服務

①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；

②定期提醒用戶更換易損件，檢查設備及注意事項。

4．質量承諾：

①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。

②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。

③在正常的使用情況下，整機設備使用壽命8-10年。

④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：

A、環境過于潮濕或機器結構內部進水而導致產品損失

B、擅自改動產品結構而導致產品損壞

C、因自然災害或其它不可抗力而導致產品損壞

D、因操作不當導致機器出故障。

3、設備操作及注意：

1、將臭氧發生器放置在待消毒室以外的特定（平穩、通風散熱良好）位置，檢查臭氧硅膠軟管與機器的臭氧輸出口是否已接好，將臭氧輸送管導入待消毒空間。并在室內靠近天花板處投加。

2、為達到最佳的臭氧消毒效果，請關閉門窗等，消毒時請勿有人員在室內。

3、接通電源，電壓表顯示當前電壓，打開氣泵開關，氣泵指示燈亮，氣泵開始工作。（電流表顯示當前電流，15克以上機）臭氧輸出口有氣體輸出。

4、延長時間打開臭氧開關（根據當前空氣濕度情況而定，濕度越大，時間越長，一般1—30秒）臭氧指示燈亮，機器開始工作，（15克以上臭氧發生器需要調節濃度旋鈕，對臭氧輸出濃度進行調節，）臭氧硅膠軟管有臭氧氣體輸出。

5、根據空間使用需要，將定時開關旋至與空間消毒相對應的消毒時間。

（15克以上臭氧發生器無定時器，請另外配置）如不配置定時器，消毒完成后則需要人工關閉臭氧發生器

6、達到設定的消毒時間后，消毒機將自動停止工作或者手動關閉臭氧發生器，完成作業后請將電源插頭拔出；

7、臭氧在室內一般1—2個小時后就會自動分解為氧氣，人若要長時間在室內居留時，需以聞不到濃重的臭氧異味為準，

8、消毒完成后請將臭氧發生器移至干燥通風處，以便箱內不會因?yàn)楦邼窀邷丨h(huán)境產生積水，對臭氧發生器產生影響。

五、設備配套

1、設備連接軟管、臭氧輸送軟管。

2、設備出廠時，配備1整套設備連接管件、器件、1個保險絲、合格證、保修卡、使用說明書等。

六、臭氧發生器設計、制造和檢驗標準

CJ/T322-2010 中華人民共和國城鎮建設行業標準《水處理用臭氧發生器》

GB150 鋼制壓力容器

GB/T 191 包裝儲運圖示標志

GB 3095-1996 環境空氣質量標準

GB 4208 外殼防護等級（IP 代碼）

GB/T 6682-2008 分析實驗室用水規格和試驗方法

GB 7521.1-2005 低壓成套開關設備和控制設備第 1 部分：型式試驗和部分型式試驗

成套設備

GB/T 13306 標牌

GB/T13384 機電產品包裝通用技術條件

GB 14050 系統接地的型式及安全技術要求

GB 19517 國家電氣設備安全技術規范

DIN EN60204 設備的電器裝備（一般要求）

DIN EN60034 旋轉電機（測定和操作狀態）

GB4942.1－85 電機外殼防護

CD/T5226.1－1996 工業機械電氣設備第一部分：通用技術條件

七、產品特點及性能說明

1、先進的電暈放電技術

2、最優化的機械設計

3、先進的IGBT供電單元

4、低諧波污染

5、低能耗

6、臭氧濃度高、結實耐用

7、結構緊湊

8、低維護工作量

9、自動化界面控制

10、放電體

11、臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵，臭氧發生器HY系列應用IGBT集成技術，采用極其穩定、臭氧濃度高、超長使用壽命的智能型鈦金脫羥石英管結構放電單元，空氣冷卻，過溫過流電路保護，臭氧發生器主要部件均為自廠生產.整機為不銹鋼材質。

更多廢氣處理工藝圖聯系本站負責人陳小姐，13427537072
